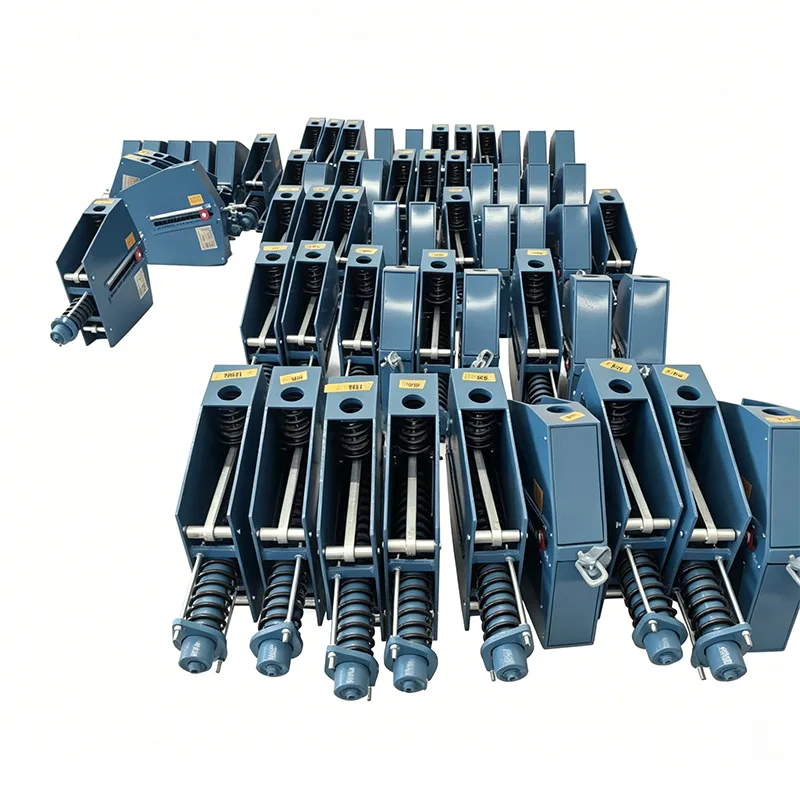

Хүнд даацын байнгын пүршний дэмжлэг

Нэг шугам хоолойн ачаалал 300 кН-аас хэтэрч, дулааны шилжилт нь 200 мм-ээс давсан тохиолдолд ердийн тогтмол пүршний тулгуур нь бүтцийн хэв гажилт, холбогч саваа хугарах, тогтмол хүчний нарийвчлал алдагдах болон бусад эвдрэлд өртөмтгий байдаг. Ийм эвдрэл нь дамжуулах хоолойн стрессийн концентраци зөвшөөрөгдөх хэмжээнээс давж, тоног төхөөрөмжийн хошууг урах, дунд зэргийн алдагдал, тэр ч байтугай бүхэл бүтэн станцыг төлөвлөөгүй зогсооход хүргэдэг. Нэг удаагийн зогсолт нь хэдэн арван сая юанийн алдагдалд хүргэж болзошгүй.

Тогтмол пүршний тулгуур/өлгүүрийн төрлийн туршилтаас авсан ачааны шилжилтийн муруй. Хэвтээ тэнхлэг нь шилжилт хөдөлгөөнийг илэрхийлдэг бол босоо тэнхлэг нь ачааллыг илэрхийлдэг. Дулааны тэлэлт, агшилтын улмаас хоолой хазайсан үед тулгуур хүч нь үндсэндээ тогтмол хэвээр байдгийг харуулсан муруй нь ажлын бүтэн ажлын туршид ойролцоогоор хэвтээ хэвээр байна.

Энэ төрлийн туршилт нь тогтмол пүршний нэгжийн ачааллын тогтвортой байдал, бүрэн хөдөлгөөний тогтвортой байдал, найдвартай ажиллагааг шалгадаг. Бүх үйлдвэрлэлийн нэгжүүд ачилтаас өмнө ачааллын тохируулгад хамрагдах бөгөөд ачааллын хазайлтыг ANSI/MSS‑SP‑58‑2018 болон NB/T47038‑2013 стандартын дагуу ±6%-ийн дотор хянадаг.

Эдгээр бүтээгдэхүүн нь гол уурын хоолой болон бусад өндөр температур, өндөр даралтын хоолой зэрэг их хэмжээний дулааны шилжилттэй үйлдвэрлэлийн шугам хоолойн системд хамаарна.

Хүнд даацын байнгын пүршний тулгуур нь эдгээр хүнд нөхцөлд ажиллахад тулгарч буй бэрхшээлийг шийдвэрлэх зорилгоор бүтээгдсэн тусгай хүнд даацын туслах төхөөрөмж юм. Энэ нь 500 кН-аас дээш ачаалалтай, 400 мм-ийн зайд шилжсэн том дамжуулах хоолойн системд тусгайлан зориулагдсан.

Бүтээгдэхүүний техникийн үзүүлэлтүүд

Бүтээгдэхүүний тодорхойлолт ба дизайны үндсэн философи

Хүнд даацын тогтмол пүршний тулгуур нь нарийн моментийн тэнцвэрийн механизмаар дамжуулан бүхэл бүтэн цус харвалтын туршид байнгын дэмжлэг үзүүлэх хүчийг өгдөг хүнд даацын дамжуулах хоолойн тулгуур төхөөрөмж юм.

Yangzhou Tianshun Pipeline нь 2015 онд уг бүтээгдэхүүний чиглэлээр судалгаа, боловсруулалтыг эхлүүлж, тусгай зориулалтын үйлдвэрлэлийн тоног төхөөрөмж, туршилтын байгууламжид нийт 12 сая юанийн хөрөнгө оруулалт хийжээ. Хамгийн их даац нь 2000 кН, хамгийн их шилжилт нь 600 мм-ийн багтаамжтай, дотоодын тэргүүлэх түвшинд эрэмблэгдсэн бүтээгдэхүүний бүрэн багцыг одоо бүрдүүлсэн.

Манай дизайны үндсэн философи нь нэмэлт аюулгүй байдалд төвлөрдөг: бүх чухал бүрэлдэхүүн хэсгүүд нь үйлдвэрлэлийн жишиг үзүүлэлтээс өндөр аюулгүй байдлын хүчин зүйлээр бүтээгдсэн бөгөөд ажлын хүнд нөхцөлд ч хангалттай аюулгүй байдлын хязгаарыг баталгаажуулдаг. Үүний зэрэгцээ, бүтцийн оновчлол нь бүтцийн бат бөх чанарыг алдагдуулахгүйгээр нийт хэмжээ, жинг багасгаж, суурилуулах, тээвэрлэх зардлыг бууруулдаг.

Илүүдэл байдлын нарийвчилсан задаргаа

1.Үндсэн хүрээний нөөц: 20-50 мм зузаантай салшгүй гагнасан ган хавтангаас уртааш болон хөндлөн хөшүүргээр суурилуулсан бөгөөд нийт хөшүүн байдлыг 60% -иар дээшлүүлнэ.

2. Хаврын системийн нөөц: Олон булгийн зэрэгцээ байрлал нь нэг пүрш эвдэрсэн ч үлдсэн пүршүүд нь дамжуулах хоолойн ачааллыг бүрэн даах боломжийг олгодог.

3. Дамжуулах механизмын нөөц: Синхрончлогдсон хос холбогч саваа нь нэг бариулын эвдрэлээс үүдэлтэй тулгуур нурах эрсдлийг арилгадаг.

Бүтэн цувралын стандарт үзүүлэлтүүдийн график

Хүнд даацын байнгын хаврын тулгууруудын зургаан стандарт цуврал нь ихэнх хүнд даацын үйлдвэрлэлийн хэрэглээний хувилбаруудыг хамардаг.

Захиалгат материалын зэрэг, тохируулсан загварыг бүх загварт үйлчлүүлэгчийн хүсэлтээр санал болгодог.

Бүрэн амьдралын мөчлөгийн найдвартай байдлын баталгаажуулалтын систем

Хэцүү нөхцөлд найдвартай гүйцэтгэлийг баталгаажуулахын тулд төгсгөлөөс төгсгөл хүртэл баталгаажуулах хатуу системийг хэрэгжүүлдэг. Хүнд даацын байнгын пүршний дэмжлэг бүр заавал таван шалгалтын журамд хамрагддаг.

Хяналт шалгалтын бүх бүртгэлийг хамгийн багадаа 15 жилийн хугацаанд хадгалах ба үйлчлүүлэгчид хэдийд ч ашиглах боломжтой. Манай сорилтын лаборатори нь CNAS магадлан итгэмжлэлийг эзэмшиж, олон улсад хүлээн зөвшөөрөгдсөн шинжилгээний үр дүнг хүргэдэг.

Global Benchmark Project Track Record

2026 оны 5-р сарын байдлаар манай Хүнд Даацын Тогтмол Пүршний тулгууруудыг дэлхий даяарх 120 томоохон аж үйлдвэрийн төсөлд байршуулсан бөгөөд үүнд:

▶  Жилд 10 сая тонн цэвэршүүлэх, химийн нэгтгэх цогцолбор: 320 багц HD-800 болон HD-1200 дэмжлэг нийлүүлсэн.

▶  Сая киловаттын хүчин чадалтай цөмийн цахилгаан станц: 156 багц цөмийн аюулгүй байдлын зэрэглэлийн хүнд даацын тогтмол пүршний тулгуур нийлүүлсэн

▶  Жилд 20 сая тонн LNG хүлээн авах терминал: 89 иж бүрдэл бага температурт зориулагдсан хүнд даацын тогтмол пүршний тулгуур нийлүүлсэн

▶  3000 МВт-ын хүчин чадалтай дулааны цахилгаан станц: Уурын гол шугам хоолойн хүнд даацын 245 багц тулгуур

Эдгээр чухал төслүүдэд батлагдсан гүйцэтгэл нь гайхалтай найдвартай, тогтвортой байдлыг баталгаажуулахын зэрэгцээ хүнд даацын дамжуулах хоолойн дэмжлэгийн системийг зохион бүтээх инженерийн өргөн туршлагаар биднийг хангадаг.

Төсөлд тохирсон хүргэлт ба онцгой үйлчилгээ

Томоохон төслүүдэд хүнд даацын тогтмол пүршний дэмжлэгийн захиалгат хүргэлтийн багцуудыг санал болгож байна.

1.Зориулалтын төслийн баг: Том төсөл болгонд бүрэн мөчлөгийн ахиц дэвшлийг хянах тусгайлсан төслийн менежер, техникийн инженер, чанарын инженер томилогдоно.

2.Үе шаттай ачилт: Газар дээр нь хадгалах ачааллыг багасгахын тулд барилгын ажлын хуваарьтай нийцүүлэн нийлүүлэх.

3. Газар дээр нь хүлээн авах үйлчилгээ: Бүтээгдэхүүнийг хүлээн авах, суурилуулах зааварчилгааг тухайн байршилд явуулахаар илгээсэн инженерүүд.

4. Талбай дээрх техникийн бэлэн байдлын дэмжлэг: Суурилуулалтын оргил үе шатанд оршин суугч инженерийн дэмжлэг үзүүлэх боломжтой.

5.Урт хугацааны хяналтын үйлчилгээ: Мэргэжлийн засвар үйлчилгээний зөвлөмжийн дагуу ашиглалтад орсны дараах жилийн үйл ажиллагааны нөхцөл байдлын аудит.

Бид 18 сарын баталгаат хугацааг хангадаг бөгөөд энэ нь салбарын дунджаас 6 сараар илүү юм. Баталгаат хугацаанд гарсан чанарын согогийн хувьд бид 48 цагийн турш хариу өгөх, 72 цагийн дотор газар дээр нь засварлах баталгаа өгдөг.

Байнга асуудаг асуултууд (FAQ)

А: Хүнд даацын тогтмол пүршний тулгуурын хувьд таны хамгийн их ачаалал, нүүлгэн шилжүүлэлт хэд вэ?

Х: Стандарт загварууд нь хамгийн их ачаалал 2000 кН, хамгийн их шилжилт нь 600 мм байна. 3000 кН хүртэл ачаалал, 800 мм-ийн шилжилт хийх чадвартай, онцгой том шаардлагад зориулж захиалгат загварууд байдаг.

А: Бүтээгдэхүүн нь бага температурт үйлчлэхэд тохиромжтой юу?

Х: Тийм ээ. Бага температурт тусгай хувилбарууд нь 304 эсвэл 316L зэвэрдэггүй гангаар хийгдсэн бөгөөд бага температурт нөлөөллийн туршилтаар баталгаажсан бөгөөд LNG, этилен болон бусад криоген дамжуулах хоолойн системд -196 ° C-д тогтвортой ажиллах боломжтой.

А: Стандарт хүргэх хугацаа хэд вэ?

Х: Стандарт загварууд нь 45-60 хоногийн хугацаатай байдаг; Тохируулсан нэгжүүд нь нарийн төвөгтэй байдлаас хамааран 60-90 хоног шаардагдана. Яаралтай төслүүдэд яаралтай үйлдвэрлэл явуулах боломжтой бөгөөд хамгийн богино хугацаа нь 30 хоног байна.
