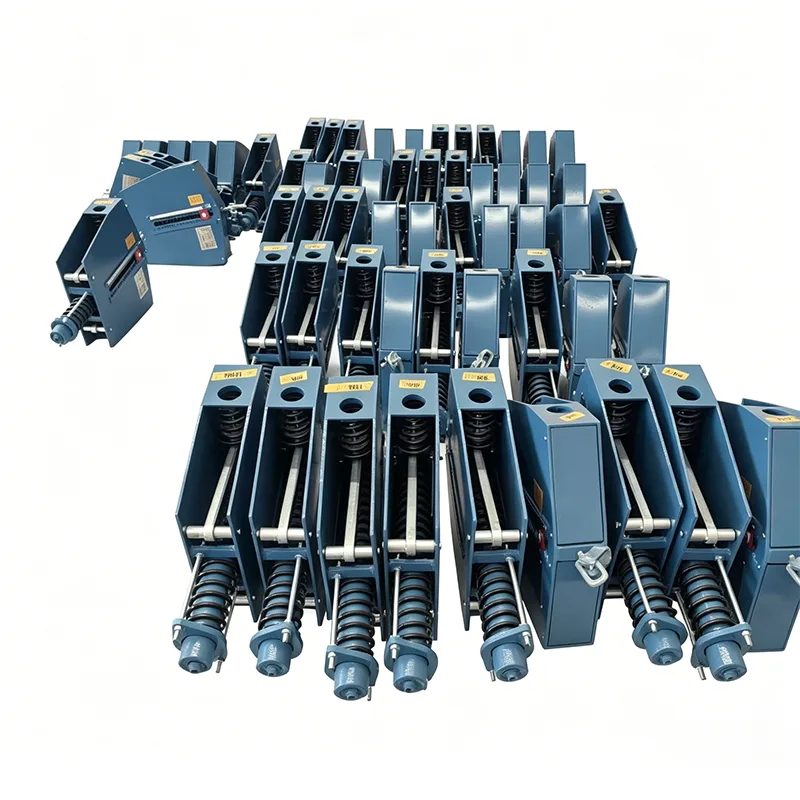

Дулааны цахилгаан станцын байнгын пүршний дэмжлэг

Yangzhou Tianshun Pipeline Technology Co.,Ltd нь 2012 онд үүсгэн байгуулагдсан бөгөөд 14 жилийн турш эрчим хүчний салбарт дамжуулах хоолойг дэмжих шийдлүүдийн чиглэлээр гүн гүнзгий туршлагатай бөгөөд дотоодын олон арван цахилгаан станцын төслүүдэд үйлчилдэг бүтээгдэхүүн юм. Манай Дулааны цахилгаан станцын байнгын хаврын дэмжлэг нь DL/T цувралын эрчим хүчний салбарын стандартад нийцүүлэн боловсруулсан тусгай бүтээгдэхүүн юм. Дулааны цахилгаан станцуудын өндөр температур, өндөр даралт, урт хугацааны тасралтгүй ажиллагааны онцлогт тохируулан тусгайлан оновчтой болгосон нь цахилгаан станцуудын дөрвөн гол шугам хоолойн системийн гол тулгуур бүрэлдэхүүн хэсэг юм.

Тогтмол пүршний тулгуур/өлгүүрийн төрлийн туршилтаас авсан ачааны шилжилтийн муруй. Хэвтээ тэнхлэг нь шилжилт хөдөлгөөнийг илэрхийлдэг бол босоо тэнхлэг нь ачааллыг илэрхийлдэг. Дулааны тэлэлт, агшилтын улмаас хоолой хазайсан үед тулгуур хүч нь үндсэндээ тогтмол хэвээр байдгийг харуулсан муруй нь ажлын бүтэн ажлын туршид ойролцоогоор хэвтээ хэвээр байна.

Энэ төрлийн туршилт нь тогтмол пүршний нэгжийн ачааллын тогтвортой байдал, бүрэн хөдөлгөөний тогтвортой байдал, найдвартай ажиллагааг шалгадаг. Бүх үйлдвэрлэлийн нэгжүүд ачилтаас өмнө ачааллын тохируулгад хамрагдах бөгөөд ачааллын хазайлтыг ANSI/MSS‑SP‑58‑2018 болон NB/T47038‑2013 стандартын дагуу ±6%-ийн дотор хянадаг.

Эдгээр бүтээгдэхүүн нь гол уурын хоолой болон бусад өндөр температур, өндөр даралтын хоолой зэрэг их хэмжээний дулааны шилжилттэй үйлдвэрлэлийн шугам хоолойн системд хамаарна.

Дулааны цахилгаан станцын шугам хоолойн дэмжлэгт тавигдах өвөрмөц шаардлага

Энгийн үйлдвэрлэлийн шугам хоолойтой харьцуулахад дулааны цахилгаан станцын шугам хоолойн систем нь илүү хүнд нөхцөлд ажилладаг.

▶  Өндөр температур ба даралт: 540℃~620℃-ийн гол уурын хоолой, 16МПа~35МПа даралт

▶  Их дулааны шилжилт: Уур дамжуулах хоолойн босоо шилжилт нь 300~500мм хүрэх боломжтой.

▶  Хүнд ачаалал: Том диаметртэй зузаан ханатай шугам хоолой, нэг өргөх цэгийн ачаалал 50~300 тонн

▶  Тасралтгүй ажиллах өндөр шаардлага: Нэгжийн жилийн ажлын цаг ≥7500 цаг, унтрах үед асар их алдагдалтай

▶  Тоног төхөөрөмжийн түлхэлтэд мэдрэмтгий: Уурын турбины оролт, гаралтын хоолойд тавихад маш хатуу шаардлага тавьдаг.

▶  Аюулгүй байдлын өндөр түвшин: Аюулгүй байдлын чухал үүрэг бүхий даралтат дамжуулах хоолой гэж ангилна

Энгийн байнгын пүршний өлгүүр нь эдгээр шаардлагыг бүрэн хангаж чадахгүй тул Дулааны цахилгаан станцын байнгын хаврын дэмжлэгийг зайлшгүй шаардлагатай болгодог.

Бүтээгдэхүүний техникийн үзүүлэлтүүд

Тогтмол пүршний өлгүүрийн хүснэгт	Жишээ
Загвар / Цуврал	PH, LH, CA, CS, TH
Ачааллын хүчин чадал (ашиглалтын)	0.1 кН - 500 кН
Нийт аялал	50мм, 100мм, 200мм, 400мм
Бодит аялал	600 мм хүртэл
Ачааллын хазайлт (хүлцэл)	±5% (Стандарт) / ±3% (Өндөр үзүүлэлт)
Суурилуулалтын байрлал	Хэвтээ / Босоо
Орон сууцны дуусгах	Халуун цайрдсан / эпокси
Ашиглалтын температур.	-20°C - +80°C (Орчны орчин)
Хаврын ороомгийн материал	60Si2Mn / 50CrVA
Ачааллын тохируулгын хүрээ	±10% (Талбарын тохируулга)

Эрчим хүчний салбарын стандарт шаардлага

Дулааны цахилгаан станцын өлгүүр, тулгуур нь дараахь цахилгаан үйлдвэрлэлийн стандартад нийцсэн байх ёстой.

Стандарт дугаар	Стандарт нэр	Үндсэн шаардлага
DL/T 616	Дулааны цахилгаан станцын уур-ус дамжуулах хоолой, тулгуурын засвар үйлчилгээ, тохируулга хийх заавар	Ашиглалтын засвар үйлчилгээ, тохируулга, хяналтын шаардлага
DL/T 1113	Дулааны цахилгаан станцын шугам хоолойн тулгуур ба өлгүүрийг хүлээн авах дүрэм	Үйлдвэрийн хүлээн авах, суурилуулах хүлээн авах стандартууд
DL/T 5054	Дулааны цахилгаан станцын уур-ус дамжуулах хоолойн зураг төслийн техникийн дүрэм	Дизайн сонголт ба ачааллын тооцоо
GB/T 17116	Дамжуулах хоолойн тулгуур ба өлгүүр 1-р хэсэг: Техникийн үзүүлэлтүүд	Техникийн ерөнхий шаардлага

Дулааны цахилгаан станцын байнгын пүршний дэмжлэг нь дээрх бүх стандартын шаардлагыг бүрэн хангасан бөгөөд үйлдвэрийн хүргэлтийн бичиг баримтыг цахилгаан станцын чанарын хяналт, хүлээн авалтад шууд ашиглах боломжтой.

Цахилгаан станцын системийг сонгох гарын авлага

Цахилгаан станцын систем	Дамжуулах хоолойн нэр	Санал болгож буй бүтээгдэхүүний төрөл	Ердийн параметрүүд
Бойлерийн систем	Уурын гол хоолой	Дулааны цахилгаан станцын байнгын пүршний дэмжлэг	100~300 тонн, 200~400мм-ийн шилжилт
Бойлерийн систем	Уур дамжуулах хоолойг дахин халаана	Тогтмол хаврын өлгүүр/дэмжлэг	80~200 тонн, 250~450мм-ийн шилжилт
Тэжээлийн усны систем	Өндөр даралтат тэжээлийн ус дамжуулах хоолой	Тогтмол + Хувьсах хүчний хослол	30~100 тонн, 100~250мм-ийн шилжилт
Уурын турбины систем	Турбины оролт/гаралтын шугам хоолой	Өндөр нарийвчлалтай тогтмол пүршний дэмжлэг	50~150 тонн, тогтмол ≤±4%
Агаар, утааны хий, нүүрсний систем	Халуун агаарын суваг, утааны хийн суваг	Хувьсах хүчний пүршний дэмжлэг	10~50 тонн, 50~150мм-ийн шилжилт
Олборлох уурын систем	Уур олборлох шугам хоолой бүх үе шатанд	Хувьсах хүч + Тогтмол хүч	5~50 тонн, 50~200мм-ийн шилжилт
Ус зайлуулах систем	Ус зайлуулах болон үлээлгэх дамжуулах хоолой	Хувьсах хүчний пүрш	1~20 тонн, 30~100мм-ийн шилжилт
Химийн усны систем	Нүүр будалтын ус, конденсат	Хатуу дэмжлэг + Хувьсах хүч	Бага ачаалал, бага нүүлгэн шилжүүлэлт

Цахилгаан станцын ажлын нөхцөлд тохирсон 5 загвар

Өндөр температурт дасан зохицох оновчлол

Пүрш нь 60Si2CrVA өндөр температурт тэсвэртэй пүршний ган ашигладаг бөгөөд 400 ℃ температурт стресс тайлах түвшинг 50% бууруулдаг.

Өндөр температурт тэсвэртэй хэсгүүд нь өндөр температурт мөлхөхөөс зайлсхийхийн тулд 12Cr1MoV халуунд тэсвэртэй ган ашигладаг.

Дамжуулах хоолойноос булаг руу дулаан дамжуулахыг хориглох дулаан тусгаарлагч хоолойн гуталаар тоноглогдсон

Хаврын ажлын температурыг 120℃-аас доош хянадаг бөгөөд урт хугацааны гүйцэтгэлийг тогтвортой байлгадаг

Уурын турбины интерфейсийн хамгаалалтыг оновчтой болгох

Тогтвортой байдал нь ≤±4% болж сайжирч, уурын турбин дээрх ачааллыг багасгасан

Хүргэлтийн өмнө хүйтэн, халуун ажлын нөхцөлд тохируулсан

Тохиромжтой ажиллагааг хянахын тулд 1 мм хүртэл нарийвчлалтай нүүлгэн шилжүүлэлтийн заалт

Дамжуулах хоолойн стрессийн шинжилгээг дэмжих боломжтой ачаалал-нүүлгэн шилжүүлэлтийн муруй

Урт хугацааны үйл ажиллагааны найдвартай байдлыг оновчтой болгох

Өндөр давтамжтай бөхөөх + карбюржуулах эмчилгээ бүхий камерын гадаргуу, элэгдэлд 5 дахин урт хугацаа

Өөрөө тосолгооны бариултай тээглүүр босоо ам, засвар үйлчилгээ шаарддаггүй загвар

Сулрахаас хамгаалах арга бүхий бүх боолт, чичиргээний үед сулрахгүй

С4 түвшний зэврэлтээс хамгаалах зэрэглэл нь цахилгаан станцын гаднах орчинд тохиромжтой

Суурилуулалт ба ашиглалтанд оруулахад тохиромжтой

Хүргэлтийн өмнө зураг төслийн хүрээлэнгийн ачааллын дагуу нарийн тохируулга хийж, шууд газар дээр нь суурилуулна

Түгжээг тайлах тусгай хэрэгслээр тоноглогдсон, суулгасны дараа нэг товшилтоор түгжээг тайлах боломжтой

Ашиглалтын явцад онлайнаар нарийн тааруулах боломжийг олгодог гадаад ачааллыг тохируулах механизм

Цахилгаан станцын хяналтын ажилтнуудын ажиглалтыг хялбар болгох үүднээс нүүлгэн шилжүүлэх тэмдэглэгээг тодорхой болго

Аюулгүй байдлын илүүдэл дизайн

Хэт их аялалын эвдрэлээс урьдчилан сэргийлэхийн тулд дээд ба доод механик хязгаар

Өлгүүрийн бариулын аюулгүй байдлын коэффициент ≥5 дахин их, хугарлын эрсдэлийг арилгана

Пүршний эвдрэлээс хамгаалах төхөөрөмж нь эрс тэс нөхцөлд ч найдвартай дэмжлэг үзүүлдэг

Хэт ачааллын сэрэмжлүүлэг тэмдэглэгээ нь операторуудыг цаг тухайд нь хариуцуулахад хүргэдэг

Цахилгаан станцын ашиглалт, засвар үйлчилгээний туршлага (14 жилийн үйлдвэрлэлийн хураангуй)

Нийтлэг асуудал ба урьдчилан сэргийлэх арга хэмжээ

Үйл ажиллагааны асуудал	Шалтгаан шинжилгээ	Урьдчилан сэргийлэх арга хэмжээ
Хаврын түгжээ гараагүй	Суулгасны дараа түгжих боолтыг салгахаа мартсан	Суулгацыг хүлээн авах хяналтын жагсаалтад заавал оруулах ёстой
Шилжилтийн саатал	Механизм зэвэрсэн, тосолгооны материал дутагдалтай	Жилийн үзлэг, голын голын тосолгооны материал
Их хэмжээний ачааллын хазайлт	Дамжуулах хоолойн бодит жин нь дизайнтай нийцэхгүй байна	Хагалгааны дараа 1 сарын дараа дахин шалгаж тохируулна
Өлгүүрийн хазайлт	Их хэмжээний хэвтээ шугам хоолойн шилжилт	Хазайлгах боломжтой бүтцийг сонгох
Хүчтэй зэврэлт	Гадна, далайн эрэг орчмын орчин	Цайрдсан эсвэл зэвэрдэггүй ган материалыг сонго

Цахилгаан станцын хяналт шалгалтын гол цэгүүд (Улирал бүрийг санал болгодог)

Ачаалахын өмнө бүтээгдэхүүн бүр дээр иж бүрэн туршилт хийдэг

Ачаалахын өмнө бүтээгдэхүүн бүр дотооддоо бүрэн туршилт хийдэг. Энэ процесст хэмжээст болон харааны үзлэг, PMI (Эерэг материалыг тодорхойлох), хатуулгийн туршилт, боломжтой бол MT/PT үл эвдэх сорилт, ачааны шилжилтийн муруй бүхий хаврын ачааллын туршилт, бүрэх зузааныг хэмжих зэрэг орно. Үйлдвэрийн туршилтын тайлан (FTR) болон материалын туршилтын тайлан (MTR) нийлүүлэгдсэн.

Гуравдагч этгээдийн магадлан итгэмжлэлийн талаарх тодруулга

Дотоод туршилт нь ILAC-аас магадлан итгэмжлэгдсэн гуравдагч талын туршилттай адил биш юм. Хэрэв гуравдагч этгээдийн гэрчлэгдсэн шинжилгээ эсвэл лабораторийн шинжилгээ шаардлагатай бол үүнийг тусдаа нэмэлт үйлчилгээ болгон үзүүлж болно.

Гуравдагч этгээдийн нэмэлт шалгалтын үйлчилгээ (тусдаа иш татсан)

1. Материалын туршилт

Энэхүү үйлчилгээ нь химийн найрлагын шинжилгээ, суналтын туршилт, Чарпи бага температурт цохилтын туршилт, хатуулгийн туршилтыг хамарна.

2. Гагнуурын NDT

Боломжтой аргууд нь Соронзон бөөмийн сорил (MT), Шингэн нэвтрэлтийн туршилт (PT), Хэт авианы туршилт (UT), Рентген шинжилгээний (RT) орно.

3. Хаврын ачааллын гүйцэтгэлийн туршилт

Ачааллын шилжилтийн муруйг оруулсан болно.

4. Халуун цайрдсан / Эпокси бүрээсийн зэврэлтээс хамгаалах хяналт

5. Гэрчтэй туршилт, үйлдвэрийн тандалт, тээвэрлэлтийн өмнөх хяналт (PSI)

Бидний бусдаас ялгарах давуу тал

LISEGA олон улсын хоолойг дэмжих системтэй харьцуулсан

Манай бүтээгдэхүүний ачааллын нарийвчлал, туршилтын стандартууд, баримт бичгийн системүүд нь LISEGA олон улсын хоолойг дэмжих системтэй харьцуулагддаг.

Стандарт дотоодын ханган нийлүүлэгчээс илүү

Зөвхөн бүтээгдэхүүнээр хангадаг дотоодын стандарт үйлдвэрлэгчдээс ялгаатай нь бид хаврын нэгж бүрийг ачаа нүүлгэн шилжүүлэх муруйг нийлүүлдэг. Бид мөн гуравдагч этгээдийн SGS-ийн туршилт, гэрчлэгдсэн шалгалтыг зохион байгуулахад тусалдаг ба PE/CPE инженерүүдийн хилийн чанад дахь төслүүдэд баримт бичгийг шалгахыг дэмждэг.

Цахилгаан станцын төслийн хүргэлт, үйлчилгээ

Цахилгаан станцын төслийн нийлүүлэлтийн стандартуудҮйлдвэрийн баримт бичгийн багц (цахилгаан станцын чанарын хяналтын шаардлагыг хангасан):

Бүтээгдэхүүний мэргэшлийн гэрчилгээ

Материалын чанарын гэрчилгээ

Хаврын туршилтын тайлан

Машины ачааллын туршилтын муруйг бүрэн

Суурилуулалт, ашиглалтын гарын авлага

Үйлдвэрийн хяналт шалгалтын бүртгэл

Газар дээрх үйлчилгээ:

Техникийн ажилтнууд газар дээрх техникийн тодруулга

Суурилуулах заавар, ашиглалтад оруулах

Цахилгаан станцын секцийн туршилтын ажиллагааг дэмжих

Нэгжийн 168 цагийн туршилтын ажиллагаанд дагалдан яваа

Цахилгаан станцын төслийн мөрийн бүртгэл

300 МВт, 600 МВт, 1000 МВт зэрэг дотоодын 30 гаруй цахилгаан станцын төсөлд үйлчилсэн.

Хэт чухал 1000 МВт-ын дөрвөн гол дамжуулах хоолойд дэмжлэг үзүүлсэн.

Дулааны цахилгаан станцыг шинэчлэх төсөлд 200 гаруй тулгуур/өлгүүрийг сольсон

Чанартай холбоотой гомдол жил дараалан гараагүй, цахилгаан станцуудаас дахин худалдан авалтын хувь өндөр байна

Борлуулалтын дараах үйлчилгээний амлалт

Бүтээгдэхүүний 3 жилийн баталгаа, баталгаат хугацаанд үнэ төлбөргүй засвар, солих

Цахилгаан станцын ослын үед 24 цагийн турш хариу өгөх, 48 цагийн дотор газар дээр нь дэмжлэг үзүүлэх

Насан туршийн техникийн зөвлөгөө, сэлбэг хэрэгслийн хангамж

Жилийн дэмжлэг / гогцоо шалгах үйлчилгээ боломжтой

Дулааны цахилгаан станцын байнгын пүршний тулгуур нь дулааны цахилгаан станцуудын өндөр температур, өндөр даралтын шугам хоолойн найдвартай тулгуур сонголт юм. Эрчим хүчний салбарт 14 жилийн гүн гүнзгий туршлагатай бид цахилгаан станцын ажлын нөхцөл, стандарт шаардлагыг сайтар ойлгож, мэргэжлийн бүтээгдэхүүн, үйлчилгээгээр нэгжийн аюулгүй, тогтвортой ажиллагааг хангадаг.
