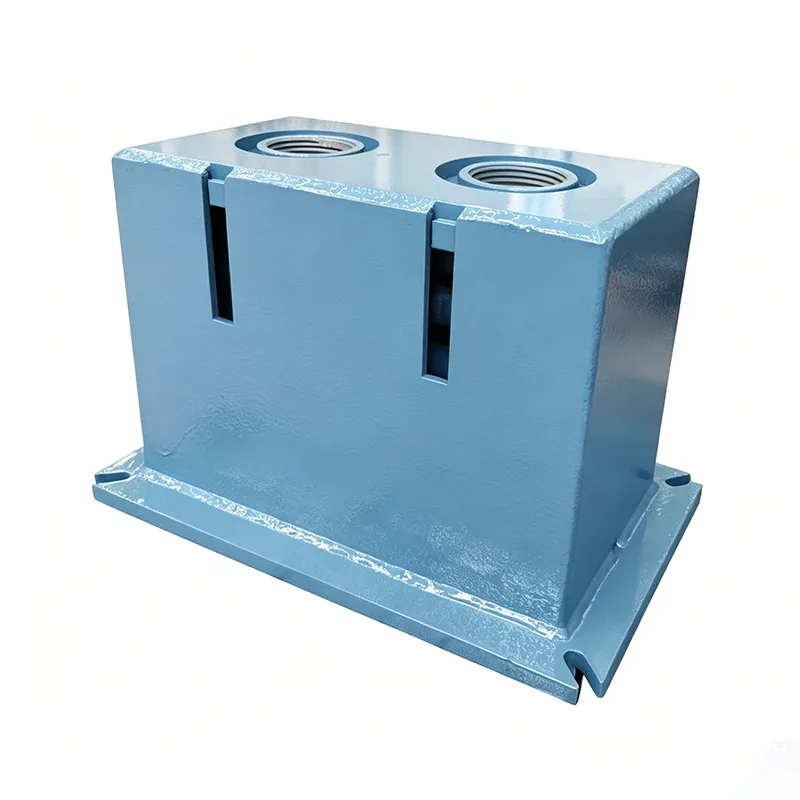

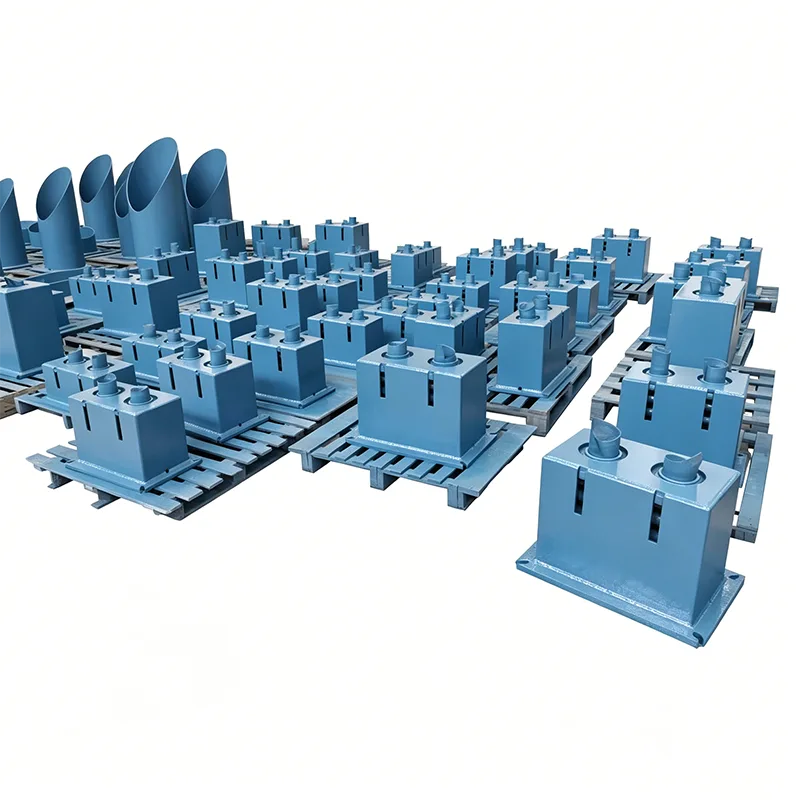

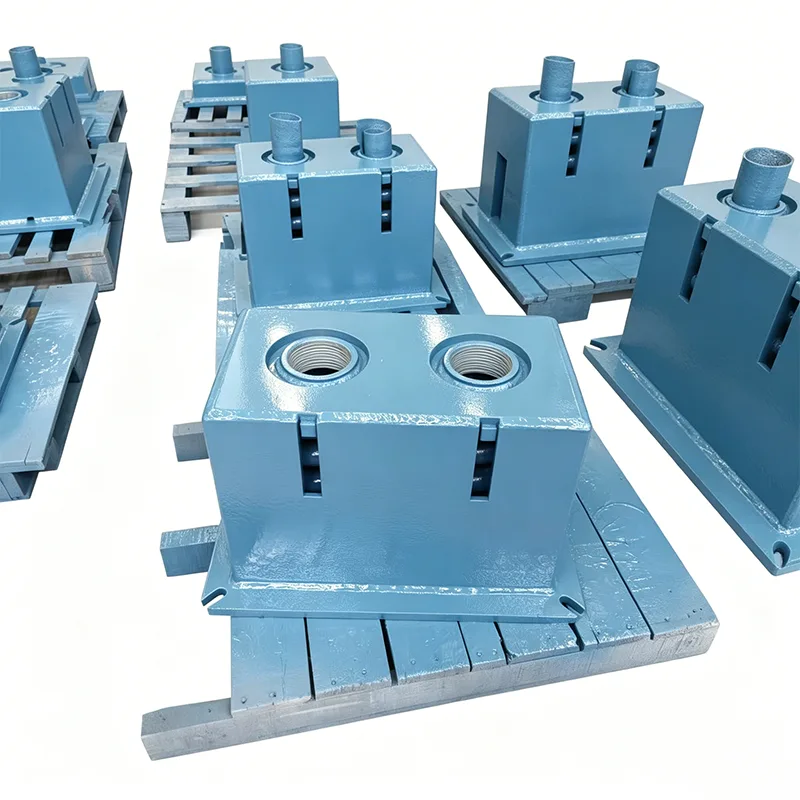

Big Ton Spring Supports

Yangzhou Tianshun Pipeline Technology Co., Ltd нь 2012 онд үүсгэн байгуулагдсан бөгөөд хүнд даацын дамжуулах хоолойг дэмжих шийдлүүдийн судалгаа, боловсруулалт, үйлдвэрлэлийн өргөн туршлагатай. Манай Big Ton Spring Supports нь ердийн пүршний гогцооны ачааллын хязгаарыг зөрчиж, хэт өндөр ачааллын нөхцөлд зориулан бүтээгдсэн захиалгат бүтээгдэхүүн юм. Зөвхөн 100 тонноос дээш өргөх цэг бүхий онцгой нөхцөл байдалд зориулан бүтээгдсэн эдгээрийг үндэсний хэмжээний эрчим хүчний олон чухал төслүүдэд амжилттай ашиглаж байна.

Тогтмол пүршний тулгуур/өлгүүрийн төрлийн туршилтаас авсан ачааны шилжилтийн муруй. Хэвтээ тэнхлэг нь шилжилт хөдөлгөөнийг илэрхийлдэг бол босоо тэнхлэг нь ачааллыг илэрхийлдэг. Дулааны тэлэлт, агшилтын улмаас хоолой хазайсан үед тулгуур хүч нь үндсэндээ тогтмол хэвээр байдгийг харуулсан муруй нь ажлын бүтэн ажлын туршид ойролцоогоор хэвтээ хэвээр байна.

Энэ төрлийн туршилт нь тогтмол пүршний нэгжийн ачааллын тогтвортой байдал, бүрэн хөдөлгөөний тогтвортой байдал, найдвартай ажиллагааг шалгадаг. Бүх үйлдвэрлэлийн нэгжүүд ачилтаас өмнө ачааллын тохируулгад хамрагдах бөгөөд ачааллын хазайлтыг ANSI/MSS‑SP‑58‑2018 болон NB/T47038‑2013 стандартын дагуу ±6%-ийн дотор хянадаг.

Эдгээр бүтээгдэхүүн нь гол уурын хоолой болон бусад өндөр температур, өндөр даралтын хоолой зэрэг их хэмжээний дулааны шилжилттэй үйлдвэрлэлийн шугам хоолойн системд хамаарна.

Хүнд даацын ажлын нөхцөл юу вэ? Аж үйлдвэрийн өвдөлтийн цэгүүд

Эрчим хүч, нефть химийн томоохон төслүүдэд хэт их ачаалалтай дамжуулах хоолойд дараахь зүйлс орно.

Хэт том диаметртэй зузаан ханатай шугам хоолой: DN1200+, хананы зузаан ≥50мм, метр тутамд 5 тонноос дээш жинтэй

Томоохон тоног төхөөрөмжийн холболтын шугам хоолой: Реакторын оролт, гаралт, халаалтын зуух, уурын турбин, 100 тонноос дээш өргөх нэг цэгийн ачаалал

Урт дамжлагатай хоолойн тавиур: ≥30 метр зайтай, их хэмжээний төвлөрсөн ачаалалтай

Тусгай хайлш дамжуулах хоолой: Хоёр талт ган, никель дээр суурилсан хайлш дамжуулах хоолой, материалын нягтрал ихтэй тул нүүрстөрөгчийн гангаас хамаагүй хүнд.

Уламжлалт бүтээгдэхүүний хязгаарлалт:

Стандарт пүршний гогцооны хамгийн их ачаалал нь ихэвчлэн 40 тонноос хэтрэхгүй

Энгийн бүтэц нь 80 тонноос дээш деформацид орж, тогтвортой байдлаа алддаг

Олон бүлгийн зэрэгцээ холболт нь синхрончлолыг хангаж чадахгүй байгаа нь хазгай ачааллыг үүсгэдэг

Маш цөөхөн дотоодын үйлдвэрлэгчид 100 тонн+ тулгуурыг найдвартай үйлдвэрлэж чаддаг

Big Ton Spring Supports нь салбарын хэмжээнд тулгарч буй энэхүү сорилтыг шийдвэрлэх зорилготойгоор бүтээгдсэн.

Бүтээгдэхүүний техникийн үзүүлэлтүүд

Технологийн үндсэн нээлтүүд

Олон хаврын синхрон зэрэгцээ технологи

4-8 пүршний бүлгүүдэд хүчийг жигд хуваарилах төвлөрсөн тэгш хэмтэй зохион байгуулалт

Пүршний бие даасан туршилт/тохируулга, хөшүүн байдлын хазайлт ≤2%

Патентлагдсан ачааллыг тэнцвэржүүлэх механизм нь 100% синхрон шахалтыг баталгаажуулдаг

Олон хаврын параллель системд хазгай ачааллыг арилгана

Хэт өндөр бат бэх бүтцийн систем

Q460C өндөр бат бэх ган, стандарт материалаас 80%-иар өндөр ундаргаатай

Хайрцаг хэлбэрийн салшгүй бүтэц, ердийн загвараас 3 дахин их гулзайлтын / мушгирах хөшүүн чанар

Хязгаарлагдмал элементийн оновчлол нь стрессийг төвлөрүүлэх цэгүүдийг арилгадаг

Бүрэн ачаалалтай үед бүтцийн хэв гажилт ≤0.5мм

Том диаметртэй хүнд даацын холболтын технологи

42CrMo хайлшин ган голтой (унтраасан, дарагдсан)

Хамгийн их голын диаметр 150мм, нэг босоо амны даац 300 тонноос дээш

Өөрөө тослох зэс хайлштай бут, үрэлтийн коэффициент ≤0.08

Үрэлтийн нөлөөг багасгаж, ачааллын тогтвортой байдлыг эрс сайжруулна

Өндөр нарийвчлалтай үйлдвэрлэлийн үйл явц

CNC дөл + даацын хавтангуудад зориулсан плазмын нийлмэл зүсэлт

Түлхүүр нүхэнд CNC өрөмдөх, байрлалын нарийвчлал ±0.05мм

Гагнуурын дараах стрессийг арилгах эмчилгээ нь үлдэгдэл стрессийг арилгадаг

Том CNC гантри төвүүд дээр нэг хавчаараар боловсруулах

Олон давхаргат хамгаалалтын хамгаалалт

Давхар хамгаалалт: механик хязгаар + гидравлик буфер

Хэт ачааллын дохиолол 110% нэрлэсэн ачаалалтай үед үүсдэг

Илүүдэл загвар: нэг пүршний бүлэг бүтэлгүйтсэн ч аюулгүй ажиллагаа

Хөмрөхөөс хамгаалах бүтэц нь хажуугийн хүчний нөлөөн дор тогтвортой байдлыг хангадаг

Зориулалтын туршилт ба баталгаажуулалтын систем

100% бүрэн ачааллыг баталгаажуулах зориулалттай 300 тоннын даацыг шалгагч

Бүрэн цус харвалт тасралтгүй өгөгдөл цуглуулах (секундэд 10 уншилт)

Бодит цагийн тогтмол байдлын тооцоо - шаардлага хангаагүй нэгжийг хэзээ ч тээвэрлэдэггүй

Загварчилсан ядаргааны туршилт нь урт хугацааны найдвартай байдлыг баталгаажуулдаг

Үйлдвэрийн туршилт ба баталгаажуулалтын протокол

Big Ton Spring Support бүр хүргэхээс өмнө заавал шинжилгээнд хамрагддаг.

Ирж буй материалын үзлэг

Өндөр бат бэхийн гангийн найрлагад зориулсан спектрийн шинжилгээ

Хаврын гангийн хатуулаг ба металлографийн туршилт

Дотоод согогийг хэт авианы согог илрүүлэх

Механик шинж чанарын суналтын туршилт

Үйл явцын чанарын хяналт

CNC эд ангиудын 3-координат хэмжээст үзлэг

100% UT хэт авианы гагнуурын согогийг илрүүлэх

100% MT соронзон ширхэгийн гагнуурын шалгалт

Пүршний бүлгийн ачаалал-шилжилтийн муруйн тохирол

Бүрэн ачаалалтай эцсийн туршилт (Үндсэн алхам)

300 тонн шалгагчийн алхамын ачаалал: 0→50%→100%→120%

50+ хэмжилтийн цэг бүхий бүрэн цус харвалтын туршилт

Ачааллын тогтвортой байдлын баталгаажуулалт (≤±3% байх ёстой)

Бүтцийн хэв гажилтыг шалгах (≤0.5мм байх ёстой)

Синхрончлолын нарийвчлалын баталгаажуулалт (≤2% бүлгийн хазайлт)

Хүргэлтийн баримт бичиг

Материалын чанарын бүрэн гэрчилгээ

Гагнуурын гэмтэл илрүүлэх тайлан

Хаврын тохирох туршилтын тайлан

Бүрэн ачаалалтай туршилтын муруй тайлан

Төгсгөлийн элементийн шинжилгээний тайлан

Бүтээгдэхүүний мэргэшлийн гэрчилгээ

Хэрэглээний ердийн тохиолдлууд

Тохиолдол 1: Жилд 20 сая тонн боловсруулах, химийн нэгтгэх төсөл

Бүтээгдэхүүн: 150 тонн Big Ton тогтмол хүчний пүршний тулгуур

Хэрэглээ: Устөрөгчийн реакторын гаралтын хоолой

Нөхцөл: 150 тонн ачаалал, 250 мм-ийн шилжилт, 420 ℃ өндөр температур

Үр дүн: 3 жил тогтвортой ажиллаж, тогтвортой байдал нь ±2.5%-д хадгалагдана.

Тохиолдол 2: Хэт суперкритик 1000МВт-ын эрчим хүчний нэгж

Бүтээгдэхүүн: 120 тонн хүнд даацын байнгын ачаа өлгүүр

Хэрэглээ: Уурын гол хоолой

Нөхцөл: 120 тонн ачаа, 300 мм-ийн шилжилт

Үр дүн: Эхний туршилтаар цахилгаан станцыг хүлээж авсан, ашиглалтын асуудал байхгүй

Тохиолдол 3: LNG терминалын төсөл

Бүтээгдэхүүн: 80 тонн бага температурт хүнд даацын тулгуур

Хэрэглээ: Хүйтэн хайрцагны гол шугам хоолой

Нөхцөл: -162℃ криоген орчин, 80 тонн даацтай

Үр дүн: Бага температурт материалыг зөв сонгох, хэврэгших асуудал байхгүй

Тусгай төслийн үйлчилгээний үйл явц

Төслийн өмнөх техникийн зөвлөгөө

Ажлын нөхцлийн нарийвчилсан параметрүүдийг цуглуулах тусгай зориулалтын инженер

Ачааллын шилжилтийн тооцоолол бүхий урьдчилсан зураг төсөл

Хязгаарлагдмал элементийн бүтцийн бат бэх/хөшүүн байдлыг шалгах

Техникийн санал + үнийн санал хүргэх

Дизайн баталгаажуулалт

Нарийвчилсан инженерийн зураг (тойм, ачааллын хүснэгт)

Техникийн гол үзүүлэлтүүдийн хоёр талын баталгаажуулалт

Хяналт шалгалт, туршилтын төлөвлөгөө (ITP) боловсруулах

Гарын үсэг зурсны дараа үйлдвэрлэл эхэлнэ

Үйлдвэрлэлийн явцыг хянах

Долоо хоног тутмын үйлдвэрлэлийн зургийн шинэчлэлтүүд

Үйлчлүүлэгч гол үйл явдлуудыг гэрчлэх боломж

Гуравдагч этгээдийн хяналт шалгалтыг бүхэлд нь дэмжих

Бодит цагийн техникийн тодруулгын хариу

Үйлдвэрийн хүлээн авалт

Газар дээр нь бүрэн ачаалалтай туршилтын гэрчлэл хийх боломжтой

Бодит цагийн туршилтын өгөгдлийг харуулах

Баримт бичгийг бүрэн хүлээлгэн өгөх

Мэргэжлийн савлагаа, тээвэрлэлт

Газар дээрх дэмжлэг

Суурилуулалтын зааварчилгааны техникийн ажилтнууд

Ашиглалтанд оруулах, ачааллын тохируулгын тусламж

Ашиглалтанд орсны дараах хяналт шалгалт

Насан туршийн техникийн дэмжлэг

Big Ton Spring Supports нь хүнд даацын шугам хоолойн дэмжлэгийн техникийн жишиг үзүүлэлтийг тогтоосон. Бид салбарынхаа хязгаарыг давж, нарийн туршилт, батлагдсан төслийн туршлагаар дамжуулан таны чухал инженерийн төслүүдэд найдвартай хэт өндөр ачааллын шийдлүүдийг хүргэж байна.
