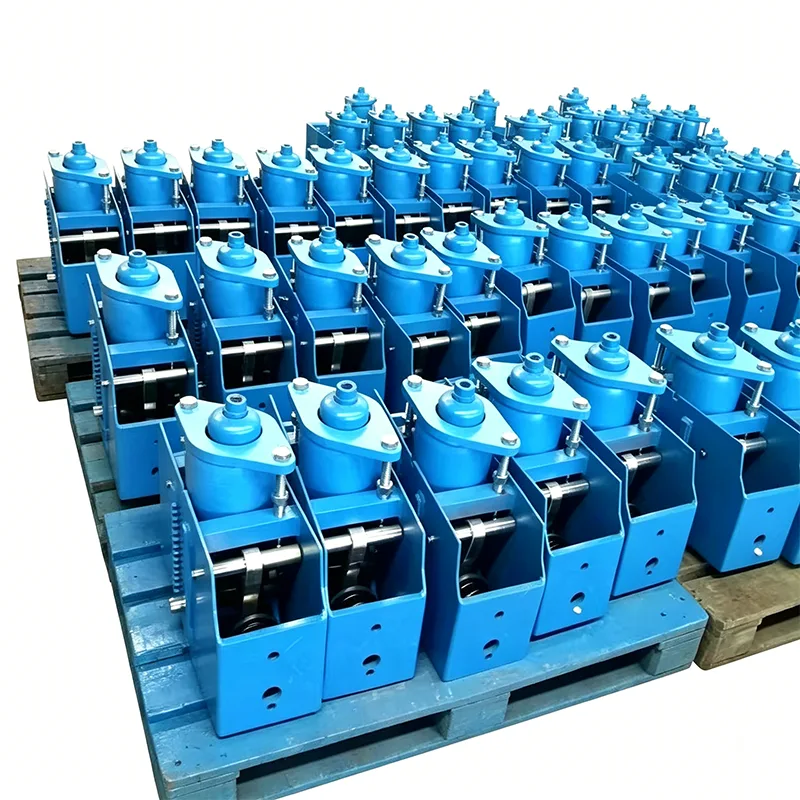

Зэвэрдэггүй ган Тогтмол пүршний дэмжлэг

Далайн, хими, эм зүй, хүнсний боловсруулах үйлдвэр зэрэг идэмхий орчинд энгийн нүүрстөрөгчийн ган тогтмол пүршний тулгуурууд нь ихэвчлэн 1-3 жилийн дотор орон сууцны зэврэлт, пүршний зэв хугарал, холболтын боолт хагардаг. Эдгээр эвдрэл нь дамжуулах хоолойн стрессийн төвлөрөл, хэвлэл мэдээллийн нэвчилтийг бий болгоод зогсохгүй үйлдвэрийг төлөвлөөгүй зогсоож, эдийн засгийн асар их алдагдал, аюулгүй байдлын аюулд хүргэж болзошгүй юм.

Тогтмол пүршний тулгуур/өлгүүрийн төрлийн туршилтаас авсан ачааны шилжилтийн муруй. Хэвтээ тэнхлэг нь шилжилт хөдөлгөөнийг илэрхийлдэг бол босоо тэнхлэг нь ачааллыг илэрхийлдэг. Дулааны тэлэлт, агшилтын улмаас хоолой хазайсан үед тулгуур хүч нь үндсэндээ тогтмол хэвээр байдгийг харуулсан муруй нь ажлын бүтэн ажлын туршид ойролцоогоор хэвтээ хэвээр байна.

Энэ төрлийн туршилт нь тогтмол пүршний нэгжийн ачааллын тогтвортой байдал, бүрэн хөдөлгөөний тогтвортой байдал, найдвартай ажиллагааг шалгадаг. Бүх үйлдвэрлэлийн нэгжүүд ачилтаас өмнө ачааллын тохируулгад хамрагдах бөгөөд ачааллын хазайлтыг ANSI/MSS‑SP‑58‑2018 болон NB/T47038‑2013 стандартын дагуу ±6%-ийн дотор хянадаг.

Эдгээр бүтээгдэхүүн нь гол уурын хоолой болон бусад өндөр температур, өндөр даралтын хоолой зэрэг их хэмжээний дулааны шилжилттэй үйлдвэрлэлийн шугам хоолойн системд хамаарна.

Бүрэн зэвэрдэггүй ган материалаар үйлдвэрлэсэн, Зэвэрдэггүй ган Тогтмол Пүршний тулгуур нь идэмхий орчинд дамжуулах хоолойн дэмжлэгийн бэрхшээлийг үндсээр нь шийддэг.

Бүтээгдэхүүний техникийн үзүүлэлтүүд

Тогтмол пүршний өлгүүрийн хүснэгт	Жишээ
Загвар / Цуврал	PH, LH, CA, CS, TH
Ачааллын хүчин чадал (ашиглалтын)	0.1 кН - 500 кН
Нийт аялал	50мм, 100мм, 200мм, 400мм
Бодит аялал	600 мм хүртэл
Ачааллын хазайлт (хүлцэл)	±5% (Стандарт) / ±3% (Өндөр үзүүлэлт)
Суурилуулалтын байрлал	Хэвтээ / Босоо
Орон сууцны дуусгах	Халуун цайрдсан / эпокси
Ашиглалтын температур.	-20°C - +80°C (Орчны орчин)
Хаврын ороомгийн материал	60Si2Mn / 50CrVA
Ачааллын тохируулгын хүрээ	±10% (Талбарын тохируулга)

Зэвэрдэггүй гангаар хийсэн материалын систем

Бид зэвэрдэггүй ган тогтмол пүршний тулгуурт зориулсан иж бүрэн ангилсан материалын системийг бий болгож, хэт их инженерчлэл эсвэл хангалтгүй гүйцэтгэлээс зайлсхийхийн тулд янз бүрийн зэврэлт, ажлын нөхцлийн шаардлагуудын дагуу материалыг яг таг тохируулсан.

Материалын зэрэг	Үндсэн найрлага	Зэврэлтээс хамгаалах эсэргүүцэл	Холбогдох орчин
304 зэвэрдэггүй ган	18Cr-8Ni	Сайн байна	Дотор бага зэргийн зэврэлт, цэвэр усны орчин, ерөнхий химийн уур амьсгал
316л зэвэрдэггүй ган	16Cr-12Ni-2Mo	Маш сайн	Далайн агаар мандал, сул хүчил ба шүлт, химийн бохир ус, хүнсний боловсруулалт
2205 Дуплекс ган	22Cr-5Ni-3Mo	Дээд зэргийн	Хүчтэй хүчил ба шүлтүүд, хлоридын ионы өндөр агууламжтай далайн ус, газрын тос, хийн талбайн орчин
904л супер зэвэрдэггүй ган	20Cr-25Ni-4.5Mo	Онцгой	Хүхрийн хүчил, фосфорын хүчил зэрэг хүчтэй идэмхий орчин, өндөр температурт химийн орчин

Бүх зэвэрдэггүй ган материалыг Baosteel, Taigang зэрэг дотоодын тэргүүлэгч ган үйлдвэрээс авдаг. Материалын багц бүрийг анхны материалын гэрчилгээ дагалдаж, 100% спектрийн шинжилгээний баталгаажуулалтад хамрагдана.

Гүйцэтгэлийн үндсэн шинж чанарууд

▶  Бүх зэвэрдэггүй ган бүтэц: Пүрш, холболтоос эхлээд орон сууц, боолт хүртэлх бүх эд анги нь нүүрстөрөгчийн ган эд ангигүй, зэвэрдэггүй гангаар хийгдсэн

▶  Тогтвортой хүчний нарийвчлал: Бүрэн цохилтын ачааллын өөрчлөлтийн хурд ≤5%, зэврэлтэнд өртөхгүй урт хугацааны гүйцэтгэлийг хадгална

▶  Идэвхгүй зэврэлтээс хамгаалах эмчилгээ: Бүх бүрэлдэхүүн хэсгүүд нь даршилж, идэвхгүйжүүлж, гадаргуу дээр өтгөн исэл хальс үүсгэдэг.

▶  Соронзон бус загвар Сонголт: MRI өрөө зэрэг тусгай байршилд зориулсан соронзон бус зэвэрдэггүй ган хувилбарууд байдаг.

▶  Бүрэн битүүмжилсэн бүтэц: Идэмхий бодисыг дотоод механизмд оруулахаас сэргийлж, үйлчилгээний хугацааг уртасгана

▶  Онлайн тохируулга: Унтраахгүйгээр ачааллыг нарийн тааруулах зориулалттай зэвэрдэггүй ган тохируулагч боолтоор тоноглогдсон

Нүүрстөрөгчийн ган тогтмол пүршний тулгууруудын гол ялгаа

Харьцуулах зүйл	Нүүрстөрөгчийн ган тогтмол пүршний дэмжлэг	Зэвэрдэггүй ган Тогтмол пүршний дэмжлэг
Үндсэн биеийн материал	Q235B/Q345B Нүүрстөрөгчийн ган	304/316L/2205 зэвэрдэггүй ган
Зэврэлтээс хамгаалах хугацаа	1-3 жил (ердийн будаг)	10-20 жил (даршилж, идэвхгүйжүүлэх)
Засвар үйлчилгээний давтамж	Жилд зэв арилгах, дахин будах	Зэврэлтээс хамгаалах байнгын засвар үйлчилгээ шаардлагагүй
Ашиглалтын температур	-40℃ ~ +450℃	-196℃ ~ +600℃
Хэвлэл мэдээллийн нийцтэй байдал	Зөвхөн төвийг сахисан медиа	Ихэнх идэмхий бодисуудтай нийцдэг
Амьдралын мөчлөгийн нийт зардал	Өндөр (байнга солих + засвар үйлчилгээ)	Бага (урт хугацааны хэрэглээнд зориулж нэг удаагийн суурилуулалт)



Хэрэглээний ердийн хувилбарууд

Өндөр идэмхий орчинд тусгайлан бүтээгдсэн Зэвэрдэггүй ган Тогтмол Пүршний тулгууруудыг дараахь зүйлд өргөн ашигладаг.

▶  Далайн платформ болон далайн салхин цахилгаан станцууд дээрх дамжуулах хоолойн систем

▶  Нефть химийн үйлдвэр дэх хүчил, шүлт, давсны бодис дамжуулах хоолой

▶  Эм, хүнсний үйлдвэрүүдийн шугам хоолойг цэвэрлэх

▶  Далайн усыг давсгүйжүүлэх болон бохир ус цэвэрлэх байгууламж дахь дамжуулах хоолой

▶  Далайн эрэг орчмын бүс дэх LNG терминал ба агуулах савны фермүүд

▶  Цөмийн цахилгаан станц дахь цацраг идэвхт бодис дамжуулах хоолой

Онцгой үйлдвэрлэлийн процессууд

Зэвэрдэггүй ган материалын шинж чанарыг онилж, бид зэвэрдэггүй ган тогтмол пүршний тулгуурыг үйлдвэрлэх онцгой процессуудыг боловсруулсан:

▶  Аргон нуман гагнуур: Бүх гагнуур нь хийн гянтболдын нуман гагнуурыг (GTAW) ашигладаг бөгөөд ямар ч үсэрхийлэл, шаар агуулаагүй

▶  Интеграл даршилж, идэвхгүйжүүлэх: Бүх гадаргуу дээр зэврэлтээс хамгаалах тогтвортой ажиллагааг хангахын тулд угсарсны дараа бүхэлд нь даршилж, идэвхгүй болгоно.

▶  Төмрийн бохирдлыг хянах: Нүүрстөрөгчийн ган бохирдлоос сэргийлэхийн тулд үйлдвэрлэлийн явцад тусгай багаж хэрэгслийг ашигладаг.

▶  Давс шүрших туршилт: Бүтээгдэхүүний багц бүрийг зэврэлтээс хамгаалах үйл ажиллагааг шалгахын тулд 72 цагийн турш саармаг давс цацах туршилт хийдэг.

▶  Гелий алдагдлыг илрүүлэх: Гелийн алдагдлыг илрүүлэх нь битүүмжлэл өндөртэй бүтээгдэхүүнүүдэд хийгддэг.

Бүрэн үйл явцын чанарын хяналт

Ачаалахын өмнө бүтээгдэхүүн бүр дээр иж бүрэн туршилт хийдэг

Ачаалахын өмнө бүтээгдэхүүн бүр дотооддоо бүрэн туршилт хийдэг. Энэ процесст хэмжээст болон харааны үзлэг, PMI (Эерэг материалыг тодорхойлох), хатуулгийн туршилт, боломжтой бол MT/PT үл эвдэх сорилт, ачааны шилжилтийн муруй бүхий хаврын ачааллын туршилт, бүрэх зузааныг хэмжих зэрэг орно. Үйлдвэрийн туршилтын тайлан (FTR) болон материалын туршилтын тайлан (MTR) нийлүүлэгдсэн.

Гуравдагч этгээдийн магадлан итгэмжлэлийн талаарх тодруулга

Дотоод туршилт нь ILAC-аас магадлан итгэмжлэгдсэн гуравдагч талын туршилттай адил биш юм. Хэрэв гуравдагч этгээдийн гэрчлэгдсэн шинжилгээ эсвэл лабораторийн шинжилгээ шаардлагатай бол үүнийг тусдаа нэмэлт үйлчилгээ болгон үзүүлж болно.

Гуравдагч этгээдийн нэмэлт шалгалтын үйлчилгээ (тусдаа иш татсан)

1. Материалын туршилт

Энэхүү үйлчилгээ нь химийн найрлагын шинжилгээ, суналтын туршилт, Чарпи бага температурт цохилтын туршилт, хатуулгийн туршилтыг хамарна.

2. Гагнуурын NDT

Боломжтой аргууд нь Соронзон бөөмийн сорил (MT), Шингэн нэвтрэлтийн туршилт (PT), Хэт авианы туршилт (UT), Рентген шинжилгээний (RT) орно.

3. Хаврын ачааллын гүйцэтгэлийн туршилт

Ачааллын шилжилтийн муруйг оруулсан болно.

4. Халуун цайрдсан / Эпокси бүрээсийн зэврэлтээс хамгаалах хяналт

5. Гэрчтэй туршилт, үйлдвэрийн тандалт, тээвэрлэлтийн өмнөх хяналт (PSI)

Бидний бусдаас ялгарах давуу тал

LISEGA олон улсын хоолойг дэмжих системтэй харьцуулсан

Манай бүтээгдэхүүний ачааллын нарийвчлал, туршилтын стандартууд, баримт бичгийн системүүд нь LISEGA олон улсын хоолойг дэмжих системтэй харьцуулагддаг.

Стандарт дотоодын ханган нийлүүлэгчээс илүү

Зөвхөн бүтээгдэхүүнээр хангадаг дотоодын стандарт үйлдвэрлэгчдээс ялгаатай нь бид хаврын нэгж бүрийг ачаа нүүлгэн шилжүүлэх муруйг нийлүүлдэг. Бид мөн гуравдагч этгээдийн SGS-ийн туршилт, гэрчлэгдсэн шалгалтыг зохион байгуулахад тусалдаг ба PE/CPE инженерүүдийн хилийн чанад дахь төслүүдэд баримт бичгийг шалгахыг дэмждэг.

Техникийн үйлчилгээний дэмжлэг

Идэмхий орчны үнэлгээ, материал сонгох зөвлөмжийг үнэ төлбөргүй өгнө

Стандарт бус зэвэрдэггүй ган тогтмол пүршний тулгуурын захиалгат загвар

Газар дээр нь суурилуулах зааварчилгаа, зэврэлтээс хамгаалах засвар үйлчилгээний сургалт

Насан туршийн техникийн дэмжлэгтэйгээр 12 сарын баталгаат хугацаа

Яаралтай сэлбэг хэрэгслийг 48 цагийн дотор тээвэрлэнэ

Байнга асуудаг асуултууд (FAQ)

А: Зэвэрдэггүй ган тогтмол пүрш нь зэвийг дэмжих үү?

Х: Зэвэрдэггүй ган нь зэвэнд бүрэн тэсвэртэй биш боловч тодорхой орчинд зэврэлтэнд тэсвэртэй байдаг. Манай бүтээгдэхүүнүүд даршилж, идэвхгүйжүүлэх эмчилгээ хийлгэж, далайн агаар мандлын орчинд 10-аас дээш жил зэврэхгүй. Өндөр идэмхий орчинд шаардлагатай бол өндөр зэрэглэлийн материалыг сонгож болно.

А: Та хүнсний зэвэрдэггүй ган бүтээгдэхүүнээр хангаж чадах уу?

Х: Тийм ээ. Бид FDA-ийн хүнсний холбоо барих стандартад нийцсэн 316L зэвэрдэггүй ган бүтээгдэхүүнээр хангадаг. Гадаргуу нь үхсэн булангүй өнгөлсөн бөгөөд цэвэрлэхэд хялбар тул хүнсний үйлдвэрлэл, эмийн үйлдвэрт тохиромжтой.
